Jak podłączyć bezpiecznik 3 fazowy krok po kroku?

Trójfazowy bezpiecznik nadprądowy podłączasz tak, aby jednocześnie rozłączał trzy przewody fazowe L1, L2 i L3, prowadząc przewód neutralny N i ochronny PE bezpośrednio na listwy w rozdzielnicy. Robi się to na szynie DIN w kilku prostych krokach, ale wyłącznie przy całkowicie odłączonym zasilaniu i z zachowaniem zasad ochrony przeciwporażeniowej. Jeśli nie masz uprawnień elektrycznych, samo podłączenie powinien wykonać specjalista z odpowiednimi kwalifikacjami. W kolejnych akapitach znajdziesz techniczne wskazówki, które pomogą ci zrozumieć każdy etap pracy krok po kroku.

Co to jest bezpiecznik 3‑fazowy i kiedy go stosować?

W instalacji, gdzie pracuje system trójfazowy, zamiast trzech oddzielnych zabezpieczeń jednofazowych bardzo często montuje się jeden aparat rozłączający wszystkie fazy naraz. Taki element to najczęściej aparat 3P (trzy bieguny: L1, L2, L3) albo aparat 3P+N/4P, gdzie czwarty tor służy do rozłączania przewodu neutralnego. Dzięki mechanicznemu sprzężeniu biegunów urządzenie przy zwarciu lub przeciążeniu w jednej fazie odłącza jednocześnie całą linię trójfazową, co zmniejsza ryzyko uszkodzenia odbiorników i asymetrii zasilania.

W domowych instalacjach 400/230 V taki wyłącznik stosuje się głównie do zabezpieczania płyt indukcyjnych, dużych silników, pomp, nagrzewnic czy rozdzielni podrzędnych. Parametrami zbliżony jest do jednofazowego wyłącznika nadprądowego B16 lub wyłącznika nadprądowego B10 – różnica polega na liczbie biegunów i sposobie wpięcia w obwód. Każdy biegun ma określony prąd znamionowy (np. 16 A), zdolność zwarciową w przedziale 6–10 kAnapięcie 230/400 V AC i temperaturę od około −25 do +60°C, zgodnie z normą PN‑EN 60898‑1, która w 2026 roku nadal obowiązuje w instalacjach domowych.

Jakie narzędzia i zabezpieczenia przygotować?

Do montażu trójfazowego wyłącznika w rozdzielnicy potrzebujesz kilku prostych, ale dobrze dobranych narzędzi. Sprawdzone minimum to śrubokręty płaski i krzyżakowy, ściągacz izolacji, zaciskarka do tulejek, a także tester napięcia lub multimetr. Przewody powinny być miedziane, o przekroju dopasowanym do prądu zabezpieczenia – w obwodach gniazdowych często używa się przewodu 2,5 mm² Cu, w innych obwodach przyjmuje się zakres 1,5–2,5 mm² Cu w zależności od obciążenia i długości trasy kablowej.

Trudno mówić o bezpiecznej pracy bez środków ochrony osobistej. Przygotuj rękawice ochronne, okulary ochronne oraz narzędzia z izolacją VDE, które ograniczają skutki ewentualnego kontaktu z napięciem. Dobrą praktyką jest też stosowanie tulejek kablowych na przewodach wielodrutowych, co poprawia jakość styku w zaciskach i ułatwia dokręcanie śrub momentem przewidzianym przez producenta, często w granicach 1–2 Nm.

Bezpieczeństwo przed rozpoczęciem prac

Przed jakąkolwiek ingerencją w rozdzielnicę elektryczną trzeba bezwzględnie odłączyć zasilanie – to podstawowa procedura odłączenia zasilania. W typowych domach robi się to przez wyłączenie wyłącznika głównego albo odłączenie zabezpieczenia poprzedzającego obwód, niekiedy pełni je RCD wyłącznik różnicowoprądowy. Po wyłączeniu nie wolno ufać jedynie pozycji dźwigni – na zaciskach trzeba sprawdzić brak napięcia miernikiem.

Sprawdzenie wykonuje się jako procedurę weryfikacji braku napięcia, przy której multimetr albo tester powinien pokazać 0 V między L–N i L–PE na wszystkich torach. Taki pomiar wykonujesz kolejno na L1, L2, L3 względem przewodu N i PE. Bez tego kroku ryzykujesz porażenie prądem lub pożar w przypadku przypadkowego zwarcia narzędziem. Gdy pojawi się choćby cień wątpliwości co do poprawności odłączenia, do dalszej pracy warto wezwać wykwalifikowanego elektryka.

Prace przy instalacji 400/230 V wykonuj wyłącznie przy napięciu zmierzonym jako 0 V na wszystkich fazach względem N i PE – sam wyłącznik na “OFF” nie wystarcza.

Jak podłączyć bezpiecznik 3‑fazowy krok po kroku?

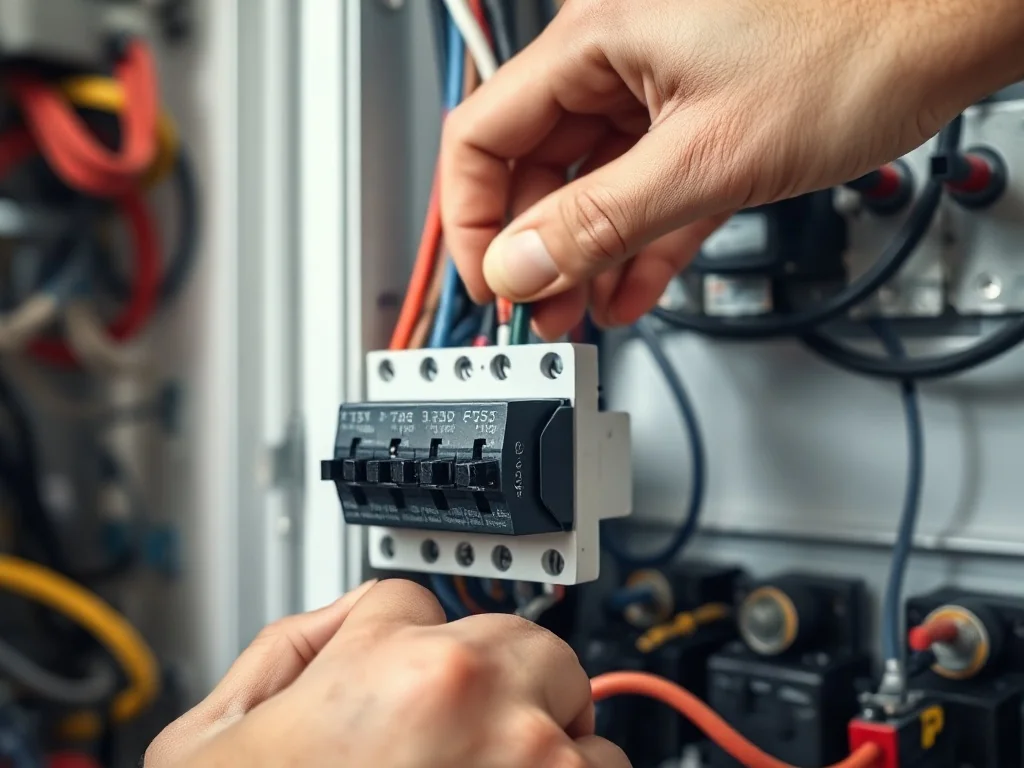

Trójfazowy wyłącznik montuje się na szynie TH35/DIN w rozdzielnicy, podobnie jak jednofazowe aparaty. Standardowy moduł ma szerokość 17,5 mm, więc szerokość całego aparatu zależy od liczby biegunów – przy wariancie 3P zajmuje on trzy moduły, przy 3P+N cztery. Zasilanie zgodnie z dobrą praktyką i zaleceniami producentów wprowadza się od góry, co jest istotne dla prawidłowej pracy mechanizmu termomagnetycznego.

Montaż aparatu na szynie DIN

Sam montaż na szynie jest prosty, ale warto zrobić go starannie, by aparat nie luzował się z czasem. Najpierw ustaw zatrzask wyłącznika w pozycji otwartej, następnie zaczep górną krawędź obudowy o szynę TH35/DIN i dociśnij dolną część do charakterystycznego kliknięcia. Gdy w rozdzielnicy pracuje kilka wyłączników, możesz zasilić je wspólną szyną grzebieniową, co upraszcza prowadzenie zasilania i poprawia porządek w polu montażowym. Przed dalszymi pracami sprawdź dłonią – przy odłączonym zasilaniu – czy aparat stabilnie siedzi na szynie i nie ma nadmiernego luzu.

Do przygotowania przewodów użyj narzędzia określanego jako ściągacz izolacji. Końcówki L1, L2, L3, a także N i PE odizoluj na 10–12 mm, zgodnie z zaleceniem producenta aparatu. Przy żyłach wielodrutowych warto zastosować zaciskarkę do tulejek, co daje równą, zwartą końcówkę przewodu i ułatwia późniejsze dokręcenie w zacisku bez ryzyka uszkodzenia pojedynczych drucików.

Podłączenie faz L1, L2, L3

Zasilanie trójfazowe dociera zwykle z licznika do górnych zacisków wyłącznika – tę regułę określa się jako kierunek zasilania od góry. Przewody L1, L2 i L3 wprowadzasz kolejno w trzy górne tory aparatu, dbając, by kolejność faz była taka sama jak w całej instalacji, zwłaszcza gdy dalej pracują silniki lub inne odbiorniki wymagające poprawnego kierunku wirowania. Każdy przewód dokręć śrubokrętem płaskim lub krzyżakowym z siłą zbliżoną do momentu dokręcania 1–2 Nm, jeśli takie wartości przewidział producent.

Z dolnych zacisków wyprowadzisz fazy do odbiorników – gniazda trójfazowego, stycznika, rozdzielnicy podrzędnej lub innego urządzenia. W tej części obwodu ponownie zachowujesz kolejność L1, L2, L3, aby nie zamienić faz. Przy obciążeniach gniazdowych używa się często przewodu 2,5 mm² Cu, przy większych mocach przekrój rośnie odpowiednio do obciążenia, długości trasy oraz warunku samoczynnego wyłączenia zasilania. Czy proste zamienienie dwóch faz może wywołać problem? W silnikach trójfazowych odwraca to kierunek obrotów, co bywa bardzo niepożądane.

Przewody fazowe L1, L2 i L3 prowadź zawsze w tej samej kolejności na całej trasie – zmiana kolejności między rozdzielnicami potrafi wywołać trudne do wykrycia usterki.

Podłączenie przewodów N i PE

Przewód neutralny w obwodzie trójfazowym obsługuje się inaczej w zależności od rodzaju zabezpieczenia. Dla samego aparatu 3P przewód N prowadzisz bezpośrednio na listwę neutralną N w rozdzielnicy, zarówno po stronie zasilania, jak i odbioru – podobnie jak przy zakazie prowadzenia N przez B16. Gdy używasz aparatu 3P+N/4P, przewód neutralny może zostać poprowadzony przez czwarty tor, co umożliwia jego równoczesne odłączenie wraz z fazami, co bywa wymagane np. w niektórych układach pomiarowych lub przy rozdziałach podrozdzielnic.

Przewód ochronny PE zawsze omija wyłącznik – to zasada identyczna jak przy zabezpieczeniach jednofazowych, opisana jako zakaz prowadzenia PE przez wyłącznik. Zarówno przewód zasilający, jak i przewód PE do odbiornika doprowadzasz wprost na listwę ochronną PE, zapewniając pewne i stabilne połączenie uziemiające. W tej części instalacji luźne połączenia szczególnie łatwo prowadzą do problemów – wysoka rezystancja styku powoduje grzanie, a w skrajnym przypadku przegrzewanie zacisków oraz lokalne nadpalenia izolacji.

Jak sprawdzić poprawność podłączenia?

Po zakończeniu montażu przychodzi czas na kontrolę, zanim włączysz zasilanie. Pierwszy etap to oględziny wizualne: przewody nie mogą wystawać z zacisków, izolacja nie powinna być pod śrubą, a aparat musi być stabilnie osadzony. Warto poruszać lekko każdy przewód – przy poprawnym dokręceniu nie powinien się wysuwać ani obracać w zacisku. Możesz też sprawdzić, czy plomba producenta aparatu pozostaje nienaruszona, co bywa warunkiem gwarancji.

Kolejny krok to badanie elektryczne przy jeszcze wyłączonym zasilaniu wejściowym. Multimetr ustawiasz na pomiar rezystancji lub ciągłości i kolejno sprawdzasz wszystkie fazy – od górnych do dolnych zacisków – weryfikując, czy sprawdzenie ciągłości obwodu L wypada poprawnie na L1, L2 i L3. Następnie przeprowadzasz sprawdzenie braku zwarcia L–N/PE, przykładając końcówki miernika między każdą fazę a listwę N i PE. W dobrze podłączonym obwodzie miernik nie powinien pokazać zwarcia.

Dopiero po takich testach można załączyć zasilanie główne i ustawić dźwignię wyłącznika trójfazowego w pozycji pracy, zwykle oznaczonej jako ZAŁ.. Na wyjściu powinno się pojawić napięcie – między każdą fazą a N otrzymasz ok. napięcie 230 V na wyjściu, a między fazami około 400 V. Podłączając odbiornik, np. silnik czy płytę grzewczą, warto przez kilka minut monitorować ręką temperaturę obudowy i zacisków – zbyt szybkie nagrzewanie często wskazuje na luźne połączenia, które trzeba natychmiast poprawić.

Po pierwszym uruchomieniu nowego obwodu trójfazowego sprawdź dokręcenie zacisków ponownie po kilku godzinach pracy – to prosta forma regularnej kontroli, która ogranicza ryzyko przegrzewania.

Najczęstsze błędy przy podłączaniu bezpiecznika 3‑fazowego?

Instalacje trójfazowe wybaczają mniej niż jednofazowe, dlatego drobna pomyłka potrafi przynieść poważne skutki. Jednym z częstych problemów są zbyt słabo dokręcone zaciski, co prowadzi do lokalnego nagrzewania, a w dalszej perspektywie do wypalenia izolacji lub nawet pożaru. Drugim typowym błędem jest nieprawidłowy kierunek zasilania od góry – podanie zasilania od dołu na aparat, który zgodnie z instrukcją producenta wymaga zasilania od strony górnych zacisków, potrafi zaburzyć pracę elementu termicznego i magnetycznego.

Błędy zdarzają się także przy prowadzeniu przewodów neutralnych i ochronnych. Zdarza się, że N zostaje pomyłkowo przepuszczony przez tor fazowy, albo PE jest łączony przez wyłącznik zamiast wprost do listwy ochronnej, co stoi w sprzeczności z zasadą zakaz prowadzenia PE przez wyłącznik. Kłopoty powoduje również niepoprawny dobór przekroju – przewód 1,5–2,5 mm² Cu trzeba dobrać pod prąd wyłącznika i warunki ułożenia, inaczej zabezpieczenie nadprądowe nie zadziała prawidłowo przy zwarciu lub przeciążeniu.

Do najczęstszych pomyłek należą też sytuacje, gdy ktoś rezygnuje z okresowych przeglądów połączeń. Regularna kontrola zacisków w rozdzielnicy – choćby raz na kilka lat – znacząco ogranicza ryzyko awarii. Warto też pilnować zgodności działania aparatu z danymi katalogowymi, takimi jak charakterystyka B czy prąd wyłączalny, bo tylko wtedy zabezpieczenie nadprądowe realnie chroni instalację przed skutkami zwarcia elektrycznego i długotrwałego przeciążenia.

Jeśli pojawia się wątpliwość, czy poradzisz sobie z taką pracą samodzielnie, najrozsądniejszym krokiem pozostaje zlecenie podłączenia osobie mającej uprawnienia elektryczne. Dobrze wykonany montaż trójfazowego bezpiecznika to inwestycja w bezpieczeństwo instalacji i użytkowników budynku na wiele lat.
