Jak podłączyć lampę ostrzegawczą do bramy?

Najbezpieczniej podłączyć lampę ostrzegawczą do bramy bezpośrednio do dedykowanego wyjścia w centrali napędu bramy (oznaczenia WL, HAZ, LAMP, FLASH lub SYGNAŁ), ściśle według schematu producenta. W praktyce sprowadza się to do wyłączenia zasilania 230 V, poprowadzenia przewodu L‑N‑PE do lampy, dobrania właściwego napięcia 12/24 V AC/DC lub 230 V AC oraz poprawnego uziemienia przewodu PE żółto‑zielony. Sprawdź krok po kroku poniższy opis i podłącz „koguta” tak, aby zwiększał bezpieczeństwo, nie ryzykując uszkodzenia napędu.

Jak się przygotować do podłączenia lampy ostrzegawczej do bramy?

Prace zacznij od planu – miejsce montażu, przebieg przewodów i zgodność napięć muszą być ustalone zanim dotkniesz listwy zaciskowej. Typowa lampa ostrzegawcza do bramy ma zasilanie 12/24 V AC/DC lub 230 V AC, a dobór modelu musi odpowiadać temu, co oferuje Twoja centrala napędu bramy. Bez tej weryfikacji bardzo łatwo spalić elektronikę już w pierwszej sekundzie próby.

Bezpieczeństwo przy instalacjach automatyki bramowej nie kończy się na wyciągnięciu wtyczki z gniazdka. Producent wymaga pełnego wyłączenia napięcia w centrali, odczekania kilku minut, aż rozładują się kondensatory oraz sprawdzenia braku napięcia multimetrem. Dopiero wtedy można bezpiecznie ruszyć śrubokrętem zaciski i prowadzić przewód do lampy.

Jakie narzędzia przygotować?

Do prostego montażu nie potrzeba specjalistycznego warsztatu, ale kilka rzeczy jest obowiązkowych. Śrubokręt i nożyce do kabli przydadzą się przy rozkręcaniu obudów oraz skracaniu przewodów, a multimetr pozwoli sprawdzić, jakie napięcie faktycznie pojawia się na wyjściu lampy. Wiele problemów bierze się z założenia, że „na pewno jest tam 24 V”, podczas gdy centrala podaje 230 V AC.

Do zasilania lampy stosuj kabel 3‑żyłowy L N PE o przekroju minimum 0,75 mm² dla obwodów 230 V AC lub przewód 2×0,5 mm² przy niskim napięciu sygnałowym. W miejscach wyjścia z obudowy napędu i lampy wymuś przejście przez dławik kablowy, który chroni izolację przed przecięciem i wnikaniem wody. Warto włożyć do torby również poziomnicę – krzywo założony „kogut” bardzo rzuca się w oczy.

Jak zadbać o bezpieczeństwo elektryczne?

Przed każdą ingerencją w automatykę odłącz główne zasilanie 230 V i wyłącz wyłącznik w centrali, a następnie odczekaj przynajmniej 5 minut. Zasada ta wynika bezpośrednio z zasad BHP i dotyczy także serwisu lampy czy fotokomórek. W przypadku bram przy drodze publicznej lub przy chodniku warto na czas pracy mechanicznie zablokować skrzydło, aby nikt nieuruchomił napędu przypadkowo pilotem.

Uziemienie wykonaj konsekwentnie – przewód PE żółto‑zielony prowadzisz od rozdzielnicy do centrali i dalej do lampy. Cała instalacja zasilająca powinna stanowić oddzielny obwód elektryczny bramy, zabezpieczony wyłącznikiem różnicowoprądowym. Brak PE przy metalowej obudowie lampy to nie detal, tylko realne zagrożenie porażeniem przy przebiciu izolacji.

Gdzie zamontować lampę ostrzegawczą przy bramie?

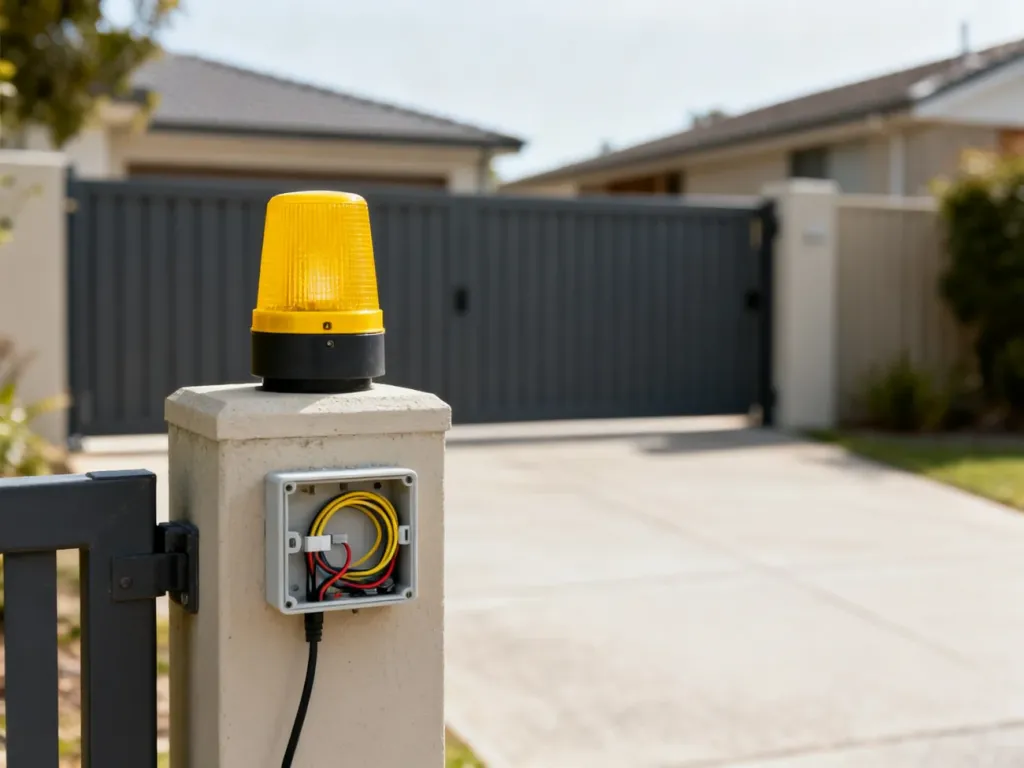

Miejsce montażu decyduje o tym, czy sygnał świetlny faktycznie ostrzega, czy tylko „świeci dla ozdoby”. Standardowo stosuje się górę słupka bramy, na którym znajduje się napęd, tak aby lampa była widoczna zarówno od strony wnętrza posesji, jak i zewnętrznej strony w kierunku drogi. Im większy ruch pieszych i samochodów, tym bardziej opłaca się przesunąć ją ku stronie ulicy.

Wysokość montażu powinna mieścić się w przedziale 2–3 m nad ziemią – przy takim położeniu słup światła dobrze widać z wnętrza auta i z chodnika. Gdy nie ma miejsca na daszku czy szczycie słupka, użyj uchwytu lampy lub specjalnego wspornika KIAROS, który wysunie „koguta” poza płaszczyznę ogrodzenia. Przy otwartych przestrzeniach pomocne bywają też wsporniki antywirowe, ograniczające drgania od wiatru.

Jak poprowadzić przewody do lampy?

Od centrali do lampy poprowadź przewód w rurce osłonowej lub peszlu, unikając luźnych odcinków na zewnątrz. Długość kabla zasilającego musi pozwolić na wygodny montaż bez nadmiernego naciągania żył w lampie – zrób niewielki zapas, ale nie upychaj zwojów na siłę w małej obudowie. W miejscach przejść przez mur wykonaj otwór z delikatnym spadkiem na zewnątrz, aby kondensat nie wpływał do środka.

W wielu modelach lamp – zwłaszcza z wbudowaną anteną lampy – pojawia się jeszcze jeden przewód, czyli kabel antenowy. Tutaj stosuje się przewód typu RG58 lub dedykowany przewód antenowy A433. Taką żyłę prowadzisz możliwie prosto od lampy do zacisku antenowego w centrali, unikając ostrego załamywania i równoległego prowadzenia tuż przy przewodach zasilających 230 V.

Jak podłączyć lampę ostrzegawczą pod wyjście 12/24 V?

Większość nowoczesnych napędów ma wyjście niskonapięciowe opisane jako LAMP, FLASH, SYGNAŁ lub symbol żarówki. W napędach FAAC 740/741 znajdziesz wyjście WL, w modelach Nice MASTER 220/600 – wyjście HAZ, a w sterownikach GATO osobne zaciski dedykowane lampy. Funkcja jest podobna: przy ruchu bramy podawane jest zasilanie na lampę.

Przy zasilaniu 12/24 V DC lub AC najczęściej łączysz bezpośrednio dwa zaciski z centralą. Jeden to przewód „+” lub fazowy L, drugi to „−” lub COM/N. Tu pojawia się istotna uwaga – polaryzacja plus minus ma znaczenie przy lampach LED DC. Odwrócone bieguny sprawią, że lampa nie zaświeci mimo obecności napięcia.

W lampach LED producenci często deklarują napięcie 24 V DC i maksymalną moc lampy rzędu do 3 W. Dlatego nie wolno podpinać do tego wyjścia dodatkowego oświetlenia posesji – ono wymaga osobnego obwodu. Jeżeli chcesz do wyjścia WL dołożyć na przykład oświetlenie LED 12/24 V, zaplanuj osobny przewód lub układ z kontaktronem, który tylko „podgląda” pracę bramy.

Jak ustawić tryb świecenia w lampie?

Większość sygnalizatorów pozwala wybrać tryb świecenia ciągły lub tryb świecenia migający. Za wybór odpowiada zworka konfiguracyjna lampy albo wbudowany przerywacz błysków. Gdy chcesz, aby działały błyski, wyjmujesz zworkę albo ustawiasz odpowiednią pozycję suwaka – w przeciwnym razie lampa świeci światłem stałym.

W niektórych centralach da się także zaprogramować parametry czasu świecenia po zakończeniu ruchu bramy. Dla wjazdów przy posesjach przy ruchliwych ulicach opłaca się zostawić kilka sekund świecenia po zatrzymaniu skrzydła – kierowcy jadący za Twoim autem lepiej widzą, że wjazd jest jeszcze w użyciu.

Przy zasilaniu 12/24 V zawsze sprawdź, czy wyjście centrali jest czasowe i migające, czy tylko „suchym” stykiem – od tego zależy, czy lampa ma mieć własny przerywacz błysków, czy korzystać z funkcji sterownika bramowego.

Jak podłączyć lampę ostrzegawczą 230 V przez przekaźnik?

Gdy centrala oferuje wyjście tylko 24 V, a Ty chcesz użyć lampy 230 V, potrzebny jest przekaźnik. W wielu centralach FAAC stosuje się dedykowany przekaźnik WL moduł, którego cewka 24 V sterowana jest z wyjścia WL. Dzięki temu elektronika napędu widzi jedynie niewielkie obciążenie cewki, a pełne napięcie sieci pojawia się dopiero na stykach roboczych.

Układ pracuje następująco: wyjście WL podaje 24 V na cewkę między pin 10 i pin 11, co załącza styk pin 11–pin 14 NO. Przez ten zestyk przerywany jest przewód neutralny N lub fazowy L obwodu lampy 230 V. Do centrali doprowadzasz stałe zasilanie 230 V AC, a z wyjścia na lampę wychodzi już przewód sterowany przez przekaźnik.

Przewód PE żółto‑zielony prowadzisz zawsze bezpośrednio z rozdzielnicy lub centrali do lampy – nie wolno „przerywać” go na przekaźniku czy innych elementach. To właśnie ten tor zapewnia ochronę przeciwporażeniową metalowych części obudowy, dlatego nie montuje się na nim żadnych wyłączników ani złącz sterujących.

Jak nie pomylić wyjścia lampy z oświetleniem stałym?

Częsty błąd to traktowanie zacisku WL lub HAZ jako zwykłego zasilania dla oświetlenia ogrodu. Błąd WL ≠ lampa stała polega na tym, że użytkownik podłącza stałe oświetlenie tarasu tam, gdzie centrala generuje tylko krótkie załączenia przy ruchu bramy. W efekcie lampa „mruga” przy każdym cyklu, a elektronika jest przeciążona zbyt dużą mocą.

Dlatego obwody ogólnego oświetlenia domu zawsze odseparuj od sterownika bramowego. Wyjścia WL, LAMP, FLASH czy HAZ traktuj wyłącznie jako sygnał dla małej mocy – typowo lampa ostrzegawcza LED do bramy lub przekaźnik, który dalej steruje układem zasilanym z osobnego obwodu.

Jak dobrać i ustawić lampę, żeby działała niezawodnie?

Przy wyborze „koguta” liczą się nie tylko napięcia i sposób podłączenia. Równie ważne są rodzaj zasilania lampy, intensywność światła, stopień ochrony IP, a także odporność na wiatr, deszcz i promieniowanie UV. Modele z serii lampa LED do bramy oferują dziś energooszczędność lampy przy bardzo dobrej widoczności, nawet przy mocy kilku watów.

W miejscach takich jak dom mieszkalny, tereny przemysłowe czy wjazdy na bramy przesuwne pracujące kilkadziesiąt razy dziennie, lampy powinny mieć wysoki stopień ochrony IP, szczelną obudowę i trwałe uszczelnienie. Stąd producenci stosują diody LED zamiast źródło światła żarówka, a w rozwiązaniach profesjonalnych nawet semafory zielono‑czerwone imitujące sygnalizację drogową.

Jaką optykę i estetykę wybrać?

Kierunek świecenia i kształt klosza wpływają na to, z jakiej odległości „kogut” będzie widoczny. Tradycyjny lampa klasyczny kogut z klosz pomarańczowy dobrze sprawdza się na brązowych ogrodzeniach i słupkach z klinkieru, a lampa kwadratowa z klosz biały pasuje do nowoczesnych, antracytowych przęseł. Przy wyższych słupkach warto wybrać lampę o szerokim kierunek i zakres świecenia, by światło było czytelne również z poziomu drogi.

Producenci coraz częściej integrują w obudowie wbudowaną antenę w lampach DTM lub w lampach marek FAAC, Nice czy Came. Dzięki temu jedna obudowa zapewnia jednocześnie sygnalizację świetlną i poprawę zasięgu pilotów – antena znajduje się wtedy wyżej niż centrala, co odczuwalnie poprawia komfort sterowania.

Im wyższy stopień ochrony IP i im lepiej dobrana optyka, tym dłużej lampa zniesie deszcz, mróz i słońce oraz tym pewniej będzie widoczna z drogi w nocy czy w deszczu.

Jak dbać o lampę po montażu?

Nawet najlepszy model traci swoją funkcję, gdy klosz zarosnął brudem i glonami. Producenci zalecają okresowe czyszczenie klosza – raz na 6 miesięcy przetrzyj go miękką szmatką z łagodnym środkiem. Przy tej okazji warto też obejrzeć stan przewodów, sprawdzić czy dławik kablowy nie popękał i czy śruby uchwytu nie poluzowały się po zimie.

Dobrze dobrana lampa z solidną obudową, wysokim IP i gwarancją lampy rzędu 2–5 lat zapewni stabilną pracę przy bramie przez długi czas. Przy bramach intensywnie używanych – na przykład przemysłowych – taki przegląd warto robić częściej niż raz w roku, aby zawczasu wychwycić mikropęknięcia klosza czy przetarte od wiatru przewody.

Jak sprawdzić poprawność działania lampy po podłączeniu?

Test zaczynasz dopiero po zmontowaniu całej instalacji i założeniu pokryw. Najpierw załącz zasilanie centrali, a następnie z pilota wywołaj cykl pracy bramy. Lampy sygnalizacyjne powinny zaświecić lub migać od startu ruchu aż do zadziałania wyłączniki krańcowe bramy. Brak reakcji oznacza konieczność powrotu do listwy zaciskowej i kontroli przewodów.

Jeśli lampa świeci ciągle zamiast mrugać, przyczyną bywa ustawienie zworki, brak ustawionego sygnału impulsowego w sterowniku bramowym albo pomyłka w doborze wyjścia – zamiast FLASH użyto zacisku oświetlenia stałego. Gdy lampa mruga zbyt słabo, zmierz multimetrem napięcie na zaciskach w trakcie ruchu bramy i porównaj z parametrami modelu (np. napięcie 24 V DC lampy).

Jakie problemy pojawiają się najczęściej?

Brak świecenia tuż po montażu zwykle oznacza błędną polaryzację przy LED DC lub podłączenie lampy 230 V do wyjścia 24 V. Zdarza się też, że lampa z wbudowanym przerywaczem trafia na wyjście, które samo generuje impuls – w efekcie błyski stają się nieregularne. W takiej sytuacji zmień tryb pracy na światło stałe w lampie i zostaw miganie po stronie centrali.

Jeśli po dołożeniu lampy spadł zasięg pilotów lub stał się niestabilny, przyjrzyj się trasie przewodu antenowego A433 lub RG58. Zbyt ciasne zwoje, prowadzenie razem z grubymi przewodami zasilającymi czy złe podłączenie do zacisku antenowego w centrali łatwo tłumią sygnał, a piloty do bramy zachowują się wtedy losowo.

Gdy po montażu lampa nie działa, zacznij od prostych kroków: sprawdź bezpiecznik w lampie, napięcie na zaciskach wyjścia oraz poprawność ułożenia zworki trybu świecenia – w większości przypadków to wystarcza.

Poprawnie dobrany „kogut”, zamontowany wysoko na słupku, podłączony zgodnie ze schematem do wyjścia WL/HAZ/LAMP i zasilony właściwym napięciem, staje się ważnym elementem bezpieczeństwa posesji – ostrzega przed ruchem bramy i sygnalizuje pracę automatyki za każdym razem, gdy wracasz lub wyjeżdżasz z domu.
