Rysy skurczowe betonu norma – wymagania i dopuszczalne wartości

W typowych stropach żelbetowych w budynkach mieszkalnych norma szerokości rys 0,3 mm oznacza, że tak wąskie pęknięcia uznaje się za dopuszczalne i bezpieczne dla konstrukcji. W środowiskach bardziej agresywnych wymagania są ostrzejsze i limit spada zwykle do 0,2 mm, a w pomieszczeniach suchych i niekorozyjnych może wzrosnąć do 0,4 mm. Jeśli chcesz świadomie ocenić rysy skurczowe i zaprojektować beton tak, aby mieścił się w tych granicach, potrzebujesz kilku precyzyjnych zasad. Tu znajdziesz je zebrane w jednym miejscu.

Co norma mówi o rysach skurczowych betonu?

Normy projektowe żelbetu – w Polsce przede wszystkim PN-EN 1992-1-1 (Eurokod 2 z krajowym załącznikiem) oraz starsza PN-B-03264 – zakładają, że rysy są zjawiskiem naturalnym w elementach zginanych. Zadaniem projektanta jest ograniczenie ich szerokości, a nie całkowite wyeliminowanie. Dlatego w obliczeniach stanu użytkowalności przyjmuje się graniczną szerokość rozwarcia rysy, oznaczaną jako w_max.

W stropach żelbetowych eksploatowanych w zwykłych warunkach (mieszkania, biura, budynki użyteczności publicznej w środowisku lekko korozyjnym) za wartość graniczną przyjmuje się zwykle 0,3 mm. Dla elementów wewnętrznych w suchym środowisku dopuszcza się w praktyce aż 0,4 mm, a dla konstrukcji narażonych na silne oddziaływanie chlorków albo wymagających szczelności (zbiorniki, płyty garaży otwartych) limit spada do 0,2 mm lub mniej.

Normowe ograniczenie nie oznacza „brak rys”, ale „rysy tak wąskie, że nie zagrażają trwałości ani użytkowaniu elementu”.

Dodatkowo normy łączą dopuszczalną szerokość rys z klasą ekspozycji, czyli warunkami środowiska, w jakich pracuje beton. Te same 0,3 mm będzie inaczej oceniane wewnątrz suchego mieszkania, a inaczej na płycie fundamentowej obmywanej wodą z solą drogową.

Jakie rysy uważa się za dopuszczalne?

Normy odnoszą się do szerokości rys powstających pod działaniem obciążeń użytkowych, czyli do pęknięć konstrukcyjnych w strefie rozciąganej. Typowy przykład to rysy na spodniej części stropu, wywołane ugięciem poziomej przegrody. Dla takich pęknięć przyjmuje się, że ich rozwartość nie powinna przekraczać wspomnianych 0,3 mm w normalnym środowisku eksploatacji.

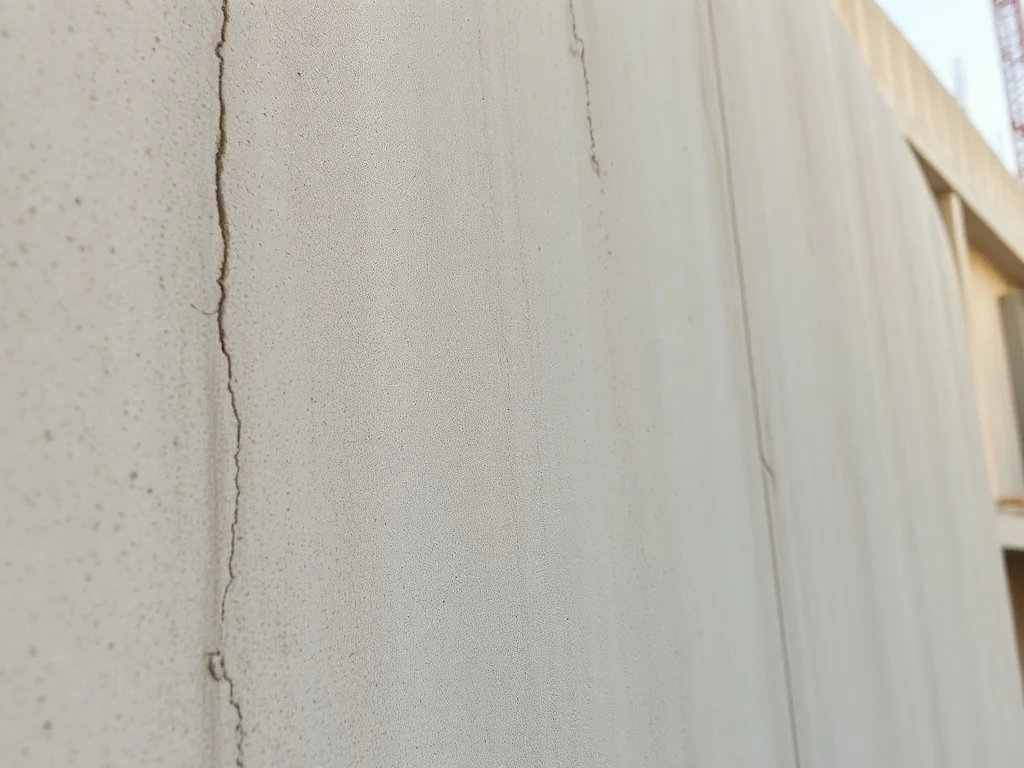

Rysy skurczowe betonu na górnej powierzchni stropu mają inny charakter. Są zwykle płytkie, gęste i powstają we wczesnym wieku betonu, w wyniku skurczu przy wysychaniu. Normy nie odnoszą się do każdej pojedynczej, włoskowatej rysy powierzchniowej, lecz do tego, czy ich łączny efekt nie obniża trwałości i szczelności elementu.

Kiedy przekroczenie normy staje się problemem?

Rysa o szerokości 0,4 mm na suchym, tynkowanym suficie mieszkania może być oceniona jako dopuszczalna, ale ta sama wartość w płycie nad nieogrzewaną, zawilgocona piwnicą może budzić niepokój. Problem pojawia się wtedy, gdy pomiary szczelinomierzem pokazują szerokość wyraźnie powyżej limitów dla danej sytuacji, zwłaszcza przy stropie żelbetowym obciążonym zgodnie z projektem.

Zbyt szerokie rysy przyspieszają korozję zbrojenia i obniżają trwałość konstrukcji betonowej. W skrajnych przypadkach świadczą o błędach projektowych albo wykonawczych – na przykład o zbyt małej ilości zbrojenia rozdzielczego, zbyt dużej ilości cementu w mieszance lub nadmiernych obciążeniach użytkowych.

Skurcz betonu – dlaczego powoduje rysy?

Skurcz betonu to stopniowe zmniejszanie się jego objętości w wyniku procesów chemicznych i fizycznych zachodzących w zaczynie cementowym. Część odkształceń (około 20–50%) wynika z procesów chemicznych – hydratacji cementu, czyli wiązania wody. Reszta to efekt odparowywania wody z betonu do otoczenia. Gdy beton jest związany z podłożem lub zbrojeniem i nie może swobodnie się skurczyć, pojawiają się rysy.

Beton w pierwszych 28 dniach dojrzewania osiąga około 50% docelowej wytrzymałości, po roku około 90%, a dopiero po 3 latach zbliża się do 100%. W tym czasie odkształcenia skurczowe wciąż narastają, choć najszybciej rozwijają się w pierwszych tygodniach. Im gorętsze, suchsze i bardziej wietrzne jest otoczenie, tym większa część wody zarobowej ucieka z mieszanki w krótkim czasie.

Silny wiatr, wysoka temperatura i nasłonecznienie potrafią w kilka godzin wywołać skurcz powierzchniowy, który normalnie rozłożyłby się na dni lub tygodnie.

Rysy na górnej i spodniej powierzchni stropu

Na spodniej powierzchni płyt powstają głównie pęknięcia konstrukcyjne, związane z ugięciem i naprężeniami rozciągającymi. Tu normy wprost stosuje się do szerokości rozwarcia rys – zwykle 0,3 mm przy obciążeniu użytkowym. Takie rysy są zwykle mniej liczne, ale głębsze, i przechodzą przez całą grubość otuliny.

Na górze stropu dominują rysy skurczowe. Nocny silny wiatr nocny, nawet przy temperaturze około 10ºC i wysokiej wilgotności, może przyspieszyć wysychanie cienkiej wierzchniej warstwy betonu. Gdy ta warstwa zwiąże szybciej niż reszta płyty, zaczyna „ściągać się” na boki, tworząc siatkę drobnych pęknięć. Ich głębokość bywa niewielka i po wypełnieniu zaczynem cementowym naprawczym praktycznie przestają być widoczne.

Jak odróżnić rysy skurczowe od konstrukcyjnych?

Pęknięcia skurczowe mają zwykle przypadkowy przebieg, rozchodzą się w wielu kierunkach, są cienkie i stosunkowo płytkie. Pojawiają się wcześnie – często już następnego dnia po betonowaniu, szczególnie gdy nie prowadzono zabiegów pielęgnacyjnych. Często dotyczą tylko wierzchniej warstwy i nie „przechodzą” przez całą grubość elementu.

Rysy konstrukcyjne na płycie stropowej żelbetowej są lepiej uporządkowane. Ustawiają się prostopadle do kierunku zginania, najczęściej w środkowej części przęsła i w strefach największych ugięć. Ich głębokość bywa znaczna, a rozwartość rośnie wraz z obciążeniem. To właśnie do nich bezpośrednio odnoszą się normowe ograniczenia typu 0,3 mm.

Jak projekt zgodny z normą ogranicza rysy?

Podstawowym narzędziem projektanta jest kształtowanie mieszanki i zbrojenia tak, aby skurcz i zginanie powodowały liczne, ale bardzo wąskie rysy. Zamiast jednej szerokiej szczeliny powstaje gęsta siatka włoskowatych pęknięć o małym rozwarciu, mieszczących się w granicach przewidzianych w normie. Na wartość rys wpływają zarówno parametry betonu, jak i geometria elementu.

Duże znaczenie mają tu takie wielkości projektowe, jak wskaźnik wodno‑cementowy w/c, ilość cementu na metr sześcienny, udział kruszywa grubego, grubość elementu czy rozstaw prętów zbrojeniowych. Dobrze dobrane parametry ograniczają wartości odkształceń betonu i ułatwiają równomierne rozłożenie rys.

Dobór materiałów

W projektach konstrukcji żelbetowych zaleca się stosować pewny cement z cementowni, o powtarzalnych parametrach. Mieszanki cementowo‑popiołowe mogą zwiększać skurcz i utrudniać kontrolę pęknięć, szczególnie w cienkich płytach. Czyste, odpowiednio dobrane kruszywo i woda zarobowa bez zanieczyszczeń chemicznych zmniejszają ryzyko lokalnych odkształceń i nierównomiernego wiązania.

Im mniejszy jest minimalny wskaźnik w/c i im niższa ilość cementu w mieszance, tym mniejsza wartość skurczu. Jednocześnie wzrost ilości kruszywa grubego względem piasku ogranicza sumaryczne odkształcenia. W niektórych fundamentach stosuje się nawet cement ekspansywny lub specjalne domieszki przeciwskurczowe, które częściowo kompensują skurcz poprzez kontrolowane pęcznienie. Takie rozwiązania pomagają zmniejszyć spękania skurczowe zwłaszcza w masywnych płytach fundamentowych.

Projektowanie zbrojenia i wymiarów

Projektowanie zbrojenia pod kątem szerokości rys polega między innymi na odpowiednim doborze średnic i rozstawu prętów. Gęstsze, cieńsze pręty powodują powstanie większej liczby drobnych rys o mniejszej szerokości, zamiast kilku szerokich pęknięć. Normy podają uproszczone zależności pozwalające dobrać minimalną ilość stali w strefie rozciąganej, tak aby spodziewane w_max nie przekroczyło wartości granicznych.

Na szerokość rys wpływają także wymiary i kształt elementu betonowego. Cienka płyta szybciej wysycha, ale jest też mniej wrażliwa na wewnętrzne gradienty temperatury i wilgotności. Masywne ściany czy belki potrzebują innego podejścia – tam ważna staje się kontrola ciepła hydratacji, która ogranicza wewnętrzne powierzchniowe naprężenia betonu.

Jak wykonawstwo wpływa na rysy i spełnienie norm?

Nawet najlepiej zaprojektowany żelbet nie spełni wymagań normowych, jeśli zawiedzie wykonawstwo. To na budowie decyduje się, czy rzeczywisty wskaźnik wodno‑cementowy w/c będzie zgodny z projektem, czy ktoś nie „rozrzedzi” mieszanki, dolewając wody do betonu w betoniarce lub na taczce. Od jakości zagęszczania mieszanki betonowej zależy jednorodność materiału i brak porów, które potrafią koncentracją naprężeń zainicjować rysy.

Ogromną rolę odgrywa pielęgnacja betonu w pierwszych dniach. Skrapianie powierzchni wodą i osłanianie betonu folią ogranicza tempo parowania wilgoci z betonu, a tym samym skurcz przy wysychaniu. Zalecana siedmiodniowa pielęgnacja betonu przez utrzymywanie wilgotnej powierzchni stabilizuje proces hydratacji i pozwala równiej rozłożyć odkształcenia.

Na budowie nie dolewa się wody do gotowej mieszanki – kontrolę skurczu zapewnia niski w/c i staranna pielęgnacja, a nie „rozcieńczanie” betonu.

W praktyce budowy stropu nad parterem domu jednorodzinnego sprawcą siatki rys na górnej powierzchni okazał się właśnie wiatr. Choć temperatura wynosiła około 10ºC, a powietrze było wilgotne, silny wiatr w nocy przyspieszył wysychanie wierzchniej warstwy. Gdyby strop po wylaniu osłonięto folią budowlaną, skurcz powierzchniowy byłby znacznie mniejszy.

Aby ograniczyć rysy skurczowe już na etapie robót, warto na budowie konsekwentnie stosować kilka prostych zasad:

• nie rozrzedzać mieszanki betonowej wodą na budowie,
• stosować czyste kruszywa i wodę oraz pewny cement z cementowni,
• dokładnie zagęszczać beton i unikać przerw roboczych bez odpowiedniego przygotowania,
• chronić świeży beton przed słońcem i wiatrem przez przykrycie, skrapianie i stosowanie folii przez co najmniej kilka dni.

Jak ocenić rysy na istniejącej konstrukcji?

Ocena stanu stropu czy płyty fundamentowej zaczyna się od ustalenia rodzaju pęknięć. Rysy na spodniej części stropu, przebiegające w kierunku mniej więcej prostopadłym do przęsła, mogą świadczyć o ugięciach i zbyt dużych obciążeniach użytkowych stropu. Z kolei nieregularna, płytka siatka pęknięć na górze płyty to prawie zawsze efekt skurczu i niewystarczającej pielęgnacji.

Do pomiaru szerokości używa się prostych szczelinomierzy. Jeśli pomiar na spodzie stropu pokazuje wartości zbliżone do 0,3 mm, zwykle wystarczy obserwacja i ewentualne uszczelnienie powierzchni. Gdy szerokość znacznie przekracza limity lub rysy są związane z przeciążeniem (na przykład ciężką wylewką), konieczna bywa analiza rys przez projektanta i rozważenie wzmocnienia płyty stropowej przy użyciu belki stalowej wzmacniającej, belki żelbetowej lub materiałów kompozytowych wzmacniających.

Drobne rysy powierzchniowe można z powodzeniem naprawić. Na górnej powierzchni dobrze sprawdza się wypełnianie rys zaczynem cementowym rozprowadzanym szczotką lub zastosowanie masy naprawczej do betonu w formie szpachli elastycznej. Przy przeciążonych stropach jednym z rozwiązań jest odciążenie stropu – na przykład przez skucie ciężkiej podłogi i wykonanie lekkiego układu posadzkowego, w którym warstwę izolacji termicznej i akustycznej stanowi wełna skalna w systemie podłogi pływającej. W ten sposób udaje się ograniczyć naprężenia, a istniejące rysy utrzymują się w granicach dopuszczalnych wartości.

Norma nie zabrania rys – wymaga, by ich szerokość, liczba i głębokość nie obniżały w sposób istotny bezpieczeństwa, trwałości ani komfortu użytkowania konstrukcji.
