Jak podłączyć wideodomofon do bramy krok po kroku?

Wideodomofon podłączysz do bramy, prowadząc przewody od stacji bramowej i elektrozaczepu lub automatu bramowego do rozdzielni oraz monitora i wykorzystując zaciski przekaźnikowe COM/NO/NC do sterowania otwarciem. Całość wymaga dobrego planu okablowania, poprawnego podłączenia zacisków Vcc, GND, AF, VD oraz osobnego zasilania dla napędu bramy i rygla. Jeśli zrobisz to krok po kroku, zyskasz wygodne otwieranie furtki i bramy wjazdowej jednym przyciskiem. W kolejnych akapitach znajdziesz szczegółowy przewodnik montażowy.

Co daje wideodomofon z funkcją otwierania bramy?

System wideodomofonowy łączy w sobie dwustronną komunikację audio i podgląd wideo oraz sterowanie przejściem. Z jednej strony masz na słupku przy ogrodzeniu moduł bramowy (wideobramofon) z kamerą, mikrofonem, głośnikiem i przyciskiem wywołania, z drugiej – monitor wewnętrzny, z którego otwierasz furtkę i sterujesz napędem bramy.

Dwa osobne tory sterowania – funkcja otwierania furtki przez elektrozaczep i funkcja otwierania bramy przez wejście sterujące automatu – podnoszą bezpieczeństwo mieszkańców i realnie zwiększają komfort życia użytkowników. Nie musisz wychodzić z domu, by wpuścić kuriera czy rodzinę, a dzięki podglądowi z kamery CCTV widzisz, co dzieje się przy wjeździe i na podjeździe.

Rosnąca popularność takich rozwiązań potwierdza trend rynkowy – liczba montowanych systemów wideodomofonowych w Polsce wzrosła z około 135 tysięcy instalacji w 2021 roku do około 180 tysięcy w 2023 roku. Coraz częściej wideodomofon staje się standardowym elementem wyposażenia nowego domu, podobnie jak alarm czy automatyka bramowa.

Typowy zestaw wideodomofonowy z funkcją sterowania furtką i bramą składa się z: stacji bramowej, monitora, elektrozaczepu, automatu bramowego, centralnego zasilacza i odpowiedniego okablowania.

Jak zaplanować instalację wideodomofonu przy bramie?

Plan zaczyna się od wyznaczenia punktu zbiorczego. Najwygodniej, gdy wszystkie przewody schodzą się w miejscu takim jak rozdzielnia elektryczna. Tam trafia zasilanie 230 V, montujesz centralny zasilacz, ewentualny switch PoE oraz moduły przekaźnikowe do sterowania napędem bramy.

Jakie przewody zastosować?

Dobór kabli wprost wpływa na awaryjność – szacuje się, że 80% awarii z powodu kabli wynika z ich złego doboru albo prowadzenia. Między domem a bramą najlepiej sprawdza się przewód UTP kat. 5e, czyli skrętka komputerowa z 4 parami żył. W typowym domu jednorodzinnym układa się co najmniej dwie takie skrętki od rozdzielni do słupka oraz osobny przewód 2×1 mm² do zasilania elektrozaczepu lub rygla.

W ziemi stosuj przewód ziemny w czarnej izolacji PE włożony w rurę osłonową (peszel). Dzięki temu kabel jest chroniony przed wilgocią, mrozem i uszkodzeniami mechanicznymi, a w razie rozbudowy – można przeciągnąć kolejne żyły bez kopania. Przy długościach powyżej 50 m ważne jest ograniczenie spadków napięcia, więc lepiej wybrać większy przekrój lub skrócić trasę zasilania.

Maksymalny zalecany dystans dla skrętki UTP kat. 5e w instalacjach wideodomofonowych to około 100 m – powyżej tej długości rośnie ryzyko zakłóceń obrazu i dźwięku.

Gdzie umieścić stację bramową i monitor?

Stacja bramowa powinna znaleźć się przy furtce lub na słupku bramy na wysokości 1,4–1,7 m. To poziom wzroku dorosłej osoby, który zapewnia dobry kadr kamery i wygodne korzystanie z przycisku. Typ montażu – panel natynkowy czy panel podtynkowy – dobiera się do tego, czy masz słupek betonowy czy słupek metalowy.

Monitor wewnętrzny najlepiej zamontować w głównym ciągu komunikacyjnym, na wysokości około 1,5 m. Pod nim wykonaj puszkę elektryczną pod monitorem, w której połączysz przewody przychodzące z rozdzielni, stacji bramowej i zasilacza. W większym domu przydaje się więcej niż jeden ekran – na przykład po jednym na kondygnację.

Ile kosztuje wideodomofon z funkcją sterowania bramą?

Na budżet inwestycji składają się dwa podstawowe elementy: zakup sprzętu oraz jego montaż. Zakup samego urządzenia (zestaw wideodomofon + stacja bramowa z obsługą furtki i bramy) to wydatek rzędu 1200–2700 zł, w zależności od marki, rozdzielczości kamery, liczby monitorów i dodatkowych funkcji (np. zapis nagrań, integracja z aplikacją mobilną).

Do tego dochodzi koszt profesjonalnej usługi montażu wraz z okablowaniem i konfiguracją. Warto go uwzględnić już na etapie planowania prac przy ogrodzeniu i instalacji elektrycznej – dzięki temu można uniknąć późniejszego kucia ścian czy ponownego przekopywania ogrodu.

Jak podłączyć wideodomofon do bramy krok po kroku?

Montaż można rozbić na trzy główne etapy: okablowanie i stacja bramowa, monitor wewnętrzny oraz połączenie z elektrozaczepem i automatem bramowym. Do pracy przygotuj wiertarkę z wiertłem 6 mm, klucz imbusowy, multimetr, poziomicę, kołki rozporowe i szablon montażowy z instrukcji producenta.

Podłączenie stacji bramowej

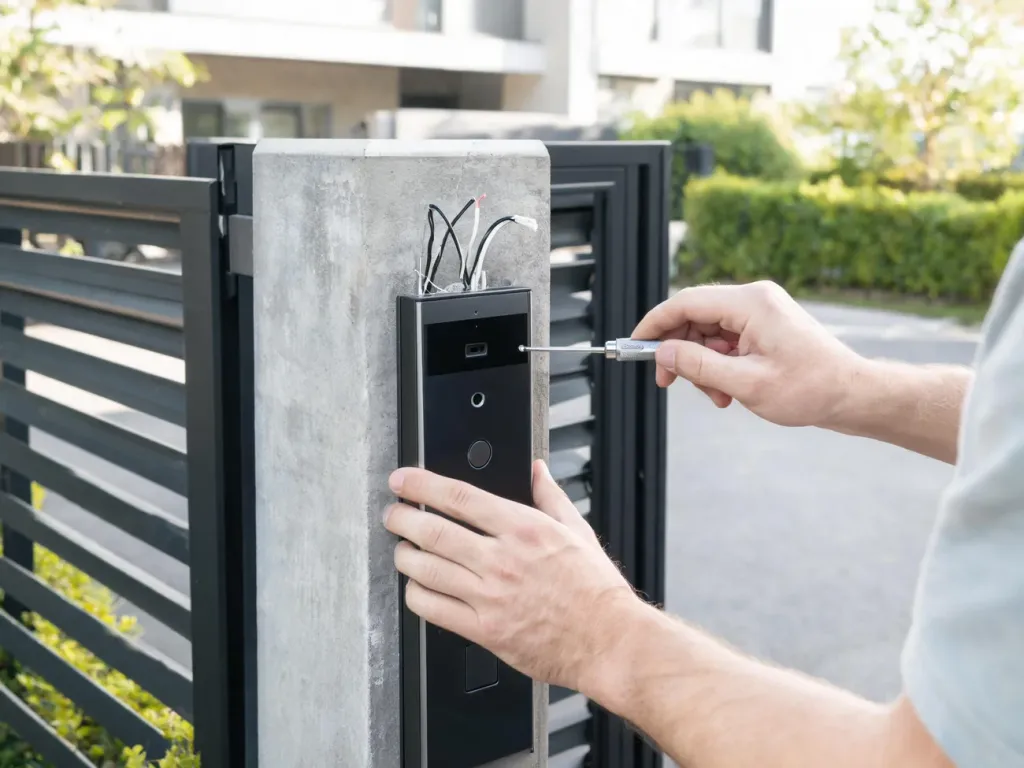

Najpierw wyznacz miejsce kasety przy bramie i przyłóż szablon montażowy. Po wypoziomowaniu wykonaj otwory zgodnie z oznaczeniami i zamocuj podstawę kasety w systemie natynkowym lub ramę podtynkową. Następny krok dotyczy przewodów: skrętkę z rozdzielni doprowadź do wnętrza stacji, a przewód 2×1 mm² – do zacisków sterujących ryglem.

Większość producentów stosuje podobną logikę oznaczeń. Typowe zaciski to Vcc GND AF VD dla zasilania i sygnałów oraz COM NO NC dla przekaźnika sterującego:

Minimalny zestaw połączeń w stacji bramowej to: Vcc (+12–13 V) – zasilanie, GND – masa, AF – audio, VD – wideo oraz styki COM/NO/NC do sterowania elektrozaczepem lub automatem bramowym.

Przewody wkładaj w zaciski śrubowe lub sprężynowe zgodnie z opisem producenta. Uważaj, by nie prowadzić ich równolegle z liniami 230 V – zakłócenia elektromagnetyczne potrafią wywołać śnieżenie obrazu wideodomofonu. Przed zamknięciem obudowy sprawdź multimetrem ciągłość żył i brak zwarć.

Podłączenie monitora wewnętrznego

W puszce pod monitorem zbiegają się przewody idące od rozdzielni i od stacji bramowej. Do zacisków w monitorze podłącz te same żyły, które wykorzystałeś w kasecie: zasilanie na Vcc i GND, a sygnały rozmowy i obrazu na AF i VD. Przy rozbudowanych układach – kilku monitorach – stosuje się rozdział magistrali w rozdzielni lub specjalny hub montażowy.

Jeśli monitor wymaga osobnego zasilacza, przewód z wyjścia DC poprowadź do zacisków zasilania w urządzeniu. Gdy masz wersję zasilaną z sieci, doprowadź do niej obwód 230 V zabezpieczony bezpiecznikiem nadprądowym 2A. Dopiero po zakończeniu wszystkich połączeń można zasilić cały układ i przejść do konfiguracji.

Podłączenie elektrozaczepu i automatu bramowego

Elektrozaczep furtki działa zwykle na napięcie 12 V DC i pobiera 250–500 mA. Jego przewody prowadzisz z kasety bramowej (jeśli tam znajduje się przekaźnik) lub z modułu przekaźnikowego w rozdzielni. Jedna żyła idzie z wyjścia zasilacza, druga – przez styk COM/NO lub COM/NC, zależnie od trybu pracy rygla elektromagnetycznego.

Automat bramowy wymaga z kolei styku chwilowego, tzw. przekaźnika bezpotencjałowego. Wejście sterujące napędu łączysz z zaciskami COM i NO (lub z modułem typu Vidos B5, NC-05 czy Elmes sterownik bramy). Po krótkim impulsie – zwykle 0,2–2 s – centrala bramy otrzymuje sygnał „krok po kroku” i zaczyna cykl otwarcia lub zamknięcia.

Po podłączeniu wszystkiego wykonaj testy: na monitorze sprawdź rozmowę w obie strony, jakość obrazu, otwieranie furtki i reakcję napędu bramy. W razie braku obrazu wideodomofonu skontroluj żyły VD i GND, przy braku dźwięku wideodomofonu – tor AF.

Jakie typy systemów ułatwiają podłączenie bramy?

Sposób prowadzenia przewodów i miejsce, w którym podłączasz automat bramowy, zależy mocno od rodzaju systemu. Inaczej zachowuje się system analogowy wideodomofonu, inaczej system 2‑żyłowy wideodomofonu, a inaczej rozbudowany system IP PoE wideodomofonu pracujący w sieci LAN.

System analogowy wielożyłowy

Klasyczne zestawy wielożyłowe – często opisywane jako Vidos Analog czy podobne – korzystają z kilku lub kilkunastu żył między monitorem a stacją. Funkcja otwierania furtki realizowana jest bezpośrednio ze stacji bramowej, a funkcja otwierania bramy zwykle z poziomu monitora, do którego doprowadzasz dwie wolne żyły wprost do wejścia sterującego automatu.

System 2‑żyłowy

W systemach dwużyłowych, takich jak VIDOS DUO lub VIDOS 2IP, cała komunikacja biegnie po jednej parze – z reguły bez zachowania polaryzacji. To ogromne ułatwienie przy modernizacji, gdy masz tylko stary przewód dzwonkowy. W takim układzie sterowanie bramą realizują osobne moduły (np. B5) lub przekaźnik w stacji – ale zawsze pamiętaj o osobnym przewodzie od modułu do automatu.

System IP PoE

W rozwiązaniach IP, takich jak VIDOS ONE czy VIDOS IPX, cała komunikacja audio‑wideo i zarządzanie odbywa się przez sieć LAN. Do stacji bramowej prowadzisz jedną skrętkę do switcha PoE, który zasila urządzenie zgodnie ze standardem PoE. Sterowanie bramą i furtką odbywa się przez przekaźniki w kasecie, a zdalny dostęp zapewnia aplikacja na telefon lub aplikacja mobilna producenta.

Jak uniknąć błędów przy podłączaniu wideodomofonu?

Przy montażu domowego wideodomofonu błędy techniczne zdarzają się częściej niż sama awaria sprzętu. Źle dobrany kabel, brak rezerwy żył, wspólne prowadzenie przewodów z zasilaniem 230 V – to wszystko później wraca w postaci reklamacji i nerwów.

Najczęstsze problemy z obrazem i dźwiękiem

Gdy pojawia się śnieżenie obrazu wideodomofonu lub migotanie, najczęściej winne są zakłócenia elektromagnetyczne albo zbyt długie i cienkie przewody. W takiej sytuacji pomaga zastosowanie kabla ekranowanego, skrócenie trasy, zmiana par w skrętce lub założenie rdzenia ferrytowego na przewód sygnałowy.

Przy całkowitym braku obrazu sprawdza się napięcie na Vcc, ciągłość między VD i GND oraz zaciski w monitorze. Jeżeli dźwięk nie działa w jedną stronę – problem zwykle leży w torze AF. Warto też zerknąć, czy przewody nie są ściśnięte przy zawiasie bramy, bo wtedy łamią się żyły.

Do szybkiej diagnostyki możesz wykonać kilka prostych kroków:

• zmierz multimetrem napięcie na zaciskach Vcc/GND w stacji i monitorze,
• sprawdź ciągłość każdej żyły od rozdzielni do kasety,
• tymczasowo podłącz krótki odcinek skrętki „na stole” i porównaj obraz,
• odłącz na próbę automat bramowy, by wykluczyć zakłócenia z jego strony.

Bezpieczeństwo pracy przy 230 V

Prace związane z zasilaniem zawsze zaczynaj od odłączenia obwodu. Wyłączanie zasilania przed pracami to podstawowa zasada – dopiero po sprawdzeniu braku napięcia można dotykać przewodów. Warto używać rękawic ochronnych, zwłaszcza gdy pracujesz w wilgotnym terenie przy słupku ogrodzeniowym.

Przy rozbudowanych systemach – kilku bramach, zintegrowanym systemie alarmowym do domu, funkcjach smart dom czy monitoringu IP – dobrze jest, by całość później ktoś serwisował. Regularny serwis i przegląd wideodomofonu raz w roku wydłuża żywotność urządzeń i ogranicza ryzyko niespodziewanej awarii w najmniej wygodnym momencie.
